1）后面板接口定义

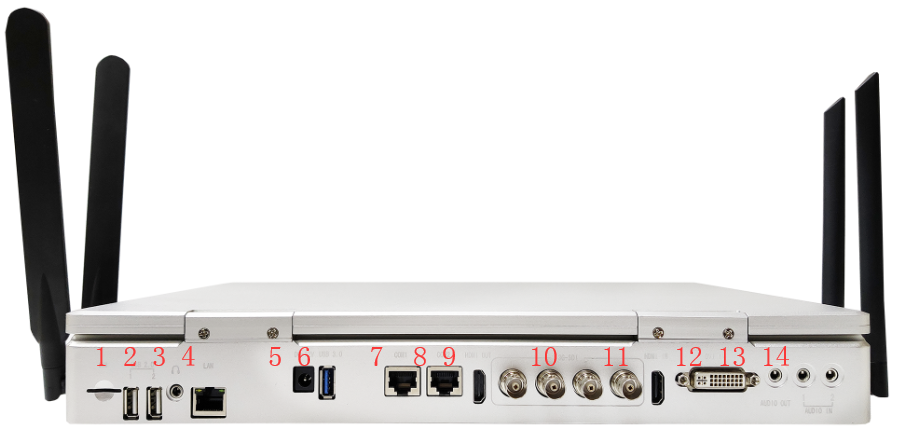

图2 主机后面板接口图

后面板接口定义如下：

(1) SIM卡槽：4G卡上网功能；

(2) USB 2.0：可接入鼠标键盘等；

(3) 3.5音频口：接耳机监听；

(4) LAN口：1000M网络接口；

(5) DC 12V：电源接口；

(6) USB 3.0：鼠标键盘、U盘下载等；

(7) COM 1/2：RJ45控制接口，支持RS-232控制协议；

(8) HDMI OUT：高清输出口；

(9) SDI 1/2/3/4：4路SDI输入接口；

(10) HDMI IN：1路HDMI信号输入。

(11) DVI IN：DVI信号输入。

(12) AUDIO OUT ：音频输出

(13) AUDIO IN 1/2：2路音频输入

2）按键说明

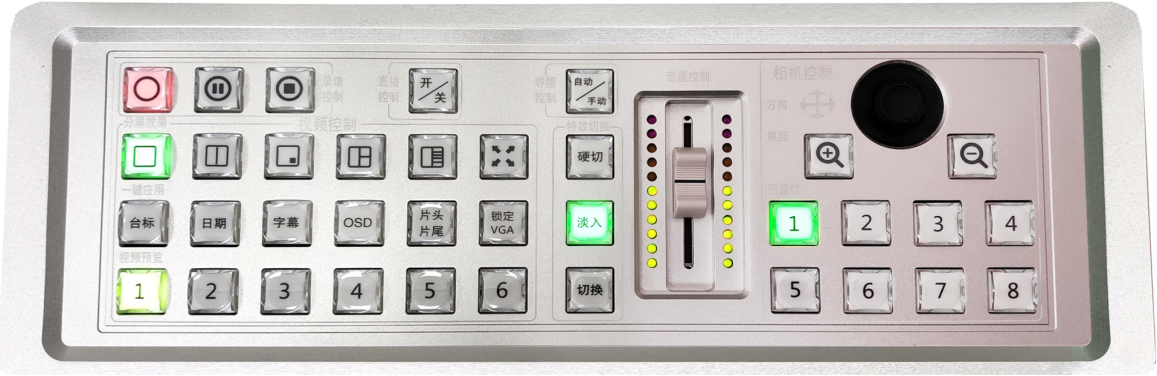

图3：按键板正面图

1. 状态控制区：录制开始、录制停止、直播开始、直播停止；

2. 页面布局控制区：单分屏、双分屏、画中画、多分屏、全屏等；

3. 一键应用区：台标、字母、日期等；

4. 通道切换区：切换通道画面至主窗口；

5. 切换控制区：直切、淡入淡出等；

6. 音量控制区：音量指示灯实时显示；

7. 云台控制区：云台转动、缩放、预置位等；

3）功能参数

本地导播

l 录播主机提供导播输出画面，在录播主机上可直接进行录播功能操作，同时内置远程导播模块，可使用电脑通过网络访问远程导播界面进行录播功能操作；

l 主机支持无线信号输入，无需通过信号线连接即可直接接入摄像机高清信号，图像无延时、卡顿；

l 主机支持4G上网功能，插入手机SIM卡即可实现网络应用；

l 导播界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验；

l 完成信号连接后，导播界面可自适应显示视频信号，支持不同分辨率的视频混合输入;

l 系统可接入4路高清视频，1路DVI画面，1路HDMI画面，支持RTSP网络流接入；

l 系统支持一键微课录制，无需专业人士操作，只需布置纯绿/蓝背景即可实现小型虚拟演播室的效果；

l PGM主播窗口支持全屏、双分屏、画中画、三分屏、五分屏显示，并可对多分屏模式自定义画面布局和信号源，支持淡入淡出等十五种切换特效；

l 导播系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

l 支持与跟踪系统对接，在录制过程中自动完成画面跟踪和切换，也可连接导播控制器实现手动切换和跟踪，还可在导播界面中实现上述功能；

l 支持电影模式和资源模式同步录制，资源模式下可在接入的信号中任选3路（最多）进行录制；

l 系统可录制MP4、FLV两种格式（任选其一）；

l 系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—30Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；

l 系统内置rtmp直播服务器，支持200路直播并发，也可将直播流推送到第三方流媒体服务器；

l 系统支持双声道音频输入，音频码率支持128kbps，系统支持音频输入检测和音量调整功能；

l 系统支持字幕功能，并支持字幕预设功能（最多5条）；

l 系统支持课件预览功能；

l 可在系统界面中快速将课件拷贝至U盘（支持Fat32、exFat格式的U盘）；

l 系统可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

远程导播--导播系统

l 基于B/S架构，使用浏览器即可访问（chrome效果最佳），无需安装任何插件和客户端；

l 远程导播界面提供视频监看功能；

l 支持对视频编码、音频编码、网络IP进行设置；

l 支持字幕功能，并支持字幕预设功能（最多5条）；

l 支持显示系统时间；

l 支持上传片头片尾、台标；

l 支持对直播、互动、跟踪进行设置；

l 支持定时开机关机、手动重启；

l 可控制系统访问人数，录课状态下支持1人、3人、7人、10人，空闲状态下支持1人、5人、10人、20人；

l 支持远程导播用户角色、权限、密码设置；

l 支持录播主机名称设定，在线网络升级维护；

l 支持搜索工具下载；

远程导播--资源管理

l 系统在资源管理平台首页提供直播预览窗口；

l 资源管理平台支持视频管理、直播、点播；

l 视频按时间顺序排列，支持按时间进行检索，并可选择电影模式或资源模式课件进行预览，系统自动抓取第一帧作为封面；

l 系统可将录制完毕的视频上传至指定服务器，并可对课件进行删除、下载操作；
