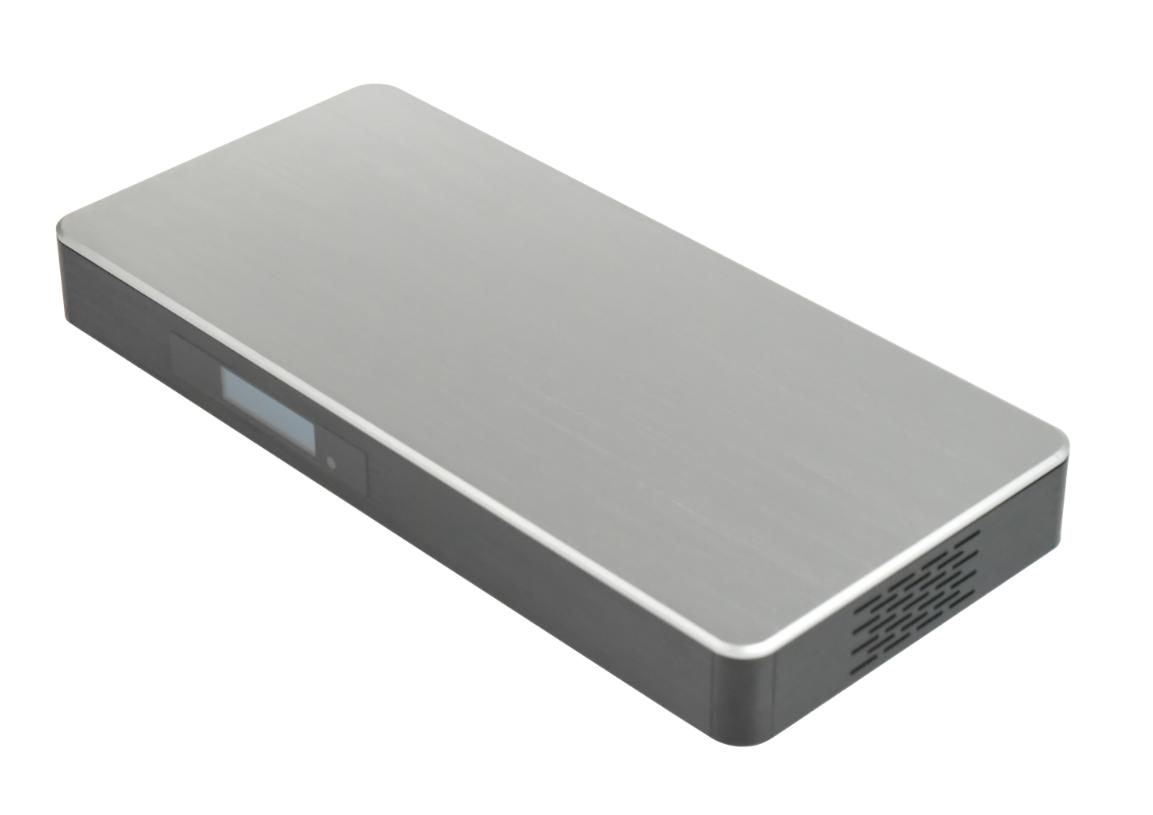

CST-A4C是新一代分体式终端视讯终端，提供了丰富的接口配置，内置高性能数字信号处理芯片，支持双路1080P60高清视频和AAC-LD宽频语音编解码，提供极致的会议和协作体验，是视频会议、指挥调度、在线教育、远程医疗等高端专业应用的理想选择。
1、支持Wi-Fi，3G/4G等多制式无线网络及有线网络：减少布线，方便安装部署；
2、外观小巧，安装简单，部署快捷；
3、OLED屏幕实时显示会场信息；
4、独特的媒体纠错MEC（Media Error Correction）技术，在高误码率的情况下，依然能保证流畅的音视频效果。
优异的性能，提供极致高清体验
1. 内置高性能数字信号处理芯片，视频最高支持到主流和辅流双路1080P60同时编解码（可选），提供单显、双显以及丰富的视频窗口布局，提升了用户体验；
2. 语音支持AAC-LD宽频编解码，运用优化算法实现回声抵消、噪音抑制及自动增益控制，从而保证高保真、低延时的音频传输；
3. QoS设置及独特的媒体纠错MEC（Media Error Correction）技术，在高误码率的情况下，依然能保证流畅的音视频效果。
良好的兼容性，最大限度的保护用户投资
1. 支持H.323/SIP双协议栈，可以与业界主流标准终端及MCU实现良好的互通，方便客户的扩容及升级改造；
2. 丰富的接口配置，充分考虑各种使用场景，兼容市场主流音视频输入、输出设备，实现快速部署，减少后续修改布线；
人性化的设计，方便用户的操作与维护
1. 采用一体化高集成度的结构设计，外观简洁时尚，提供配套支架，支持墙壁安装及吊顶安装；
2. OLED屏幕实时显示会场信息（IP地址，时间等）；
3. 扁平化界面（UI）风格设计，使用者易于上手操作；
4. 遥控器集成部分功能按钮，常用功能一键可达，方便实用；
5. U盘、网页等多种升级方式，易于后期维护与系统升级；
6. Wi-Fi/4G LTE接入功能（可选），无线网络连接，部署简洁高效；
7. 高品质360度全向数字麦克风阵列（可选），布线简洁，便于用户快速安装。
多重安全机制，充分保证传输内容的安全性
1. 系统采用H.235 AES媒体加密技术；
2. 用户证书，密码保护，HTTPS安全链接等加密措施保障系统安全运行；
3. 支持H.460，NAT和可配置端口范围，可实现防火墙穿越。
内置MCU功能（可选）
接入容量：最大支持1+5路；
产品规格
|
规格
|
说明
|
|
产品类型
|
分体式终端
|
|
功能描述
|
一款高品质音视频通讯终端，支持双路1080p60视频（可选）及高保真音频通讯，支持H.323/SIP双协议栈。
采用标准1U设计，外观简洁时尚，具备丰富的音视频输入输出接口，可满足用户不同应用场景的需求。
|
|
摄像头控制
|
支持FECC远程控制协议
|
|
视频编码标准
|
H.261, H.263, H.264, H.264HP
|
|
主摄像头分辨率（一路输入）
|
一路摄像头输入，3G-SDI/HDMI；支持的格式：
l 1920x1080@60Hz（1080p60）
l 1920x1080@50Hz（1080p50）
|
|
双流输入分辨率（一路输入）
|
一路DVI-I输入；支持的格式：
l 1920x1080（1080P）
l 1280x720（720P）
l 1600x1200（UXGA）
l 1680x1050（WSXGA+）
l 1400x1050（SXGA+）
l 1366x768（WXGA+）
l 1280x1024（SXGA）
l 1024x768（XGA）
l 800x600（SVGA）
|
|
视频输出接口
（两路输出）
|
支持的格式：
l 1920x1080（1080P）
l 1280x720（720P）
主视频输出接口：HDMI
辅视频输出接口：HDMI
|
|
画面布局
|
l 支持双屏高清输出
l 支持画中画切换
|
|
音频编码标准
|
G.711A, G.711U, G.722, G.722.1C, G.728, G.729A, AAC-LD
|
|
音频输入接口
（三路输入）
|
l 1xXLR（支持48V幻象供电）
l 1xLine in
l 1x麦克风阵列（1394接口）
|
|
麦克风阵列性能
|
支持48KHz采样，6米拾音距离、360度全向麦克风
|
|
音频输出接口
（两路输出）
|
l 1x3.5mm
l 1xHDMI音频
|
|
USB接口
|
USB2.0
|
|
网络接口
|
10/100/1000M LAN
|
|
Wi-Fi
|
1xWi-Fi（可选）
|
|
4G LTE
|
可选
|
|
网络特性
|
l IPv4
l IPv6
l DHCP
l NAT
l QOS
l NTP
l SNMP
|
|
安全特性
|
l AES
l HTTPS
l 证书
l 管理界面密码保护
l 电视界面配置项密码保护
|
|
控制方式
|
l 遥控器+电视界面
l 网页管理
|
|
通信协议
|
l H.323
l SIP
|
|
双流
|
l H.239（H.323）双视频流
l BFCP（SIP）双视频流
|
|
音频处理技术
|
l 回声抵消
l 噪声抑制
l 自动增益控制（AGC）
|
|
带宽要求
|
64kbit/s-6Mbit/s
|
|
语言
|
中文/英文
|
|
电源
|
AC 110-240V，50Hz-60Hz 转 DC 12V适配器
|
|
功耗
|
<60W
|
|
尺寸
|
400mm（长）*200mm（宽）*45mm（高）
|
|
工作温度
|
0-40℃
|
|
工作湿度
|
10%-80%
|
|
存储温度
|
-40-70℃
|
|
存储湿度
|
0%-95%
|
设备安装

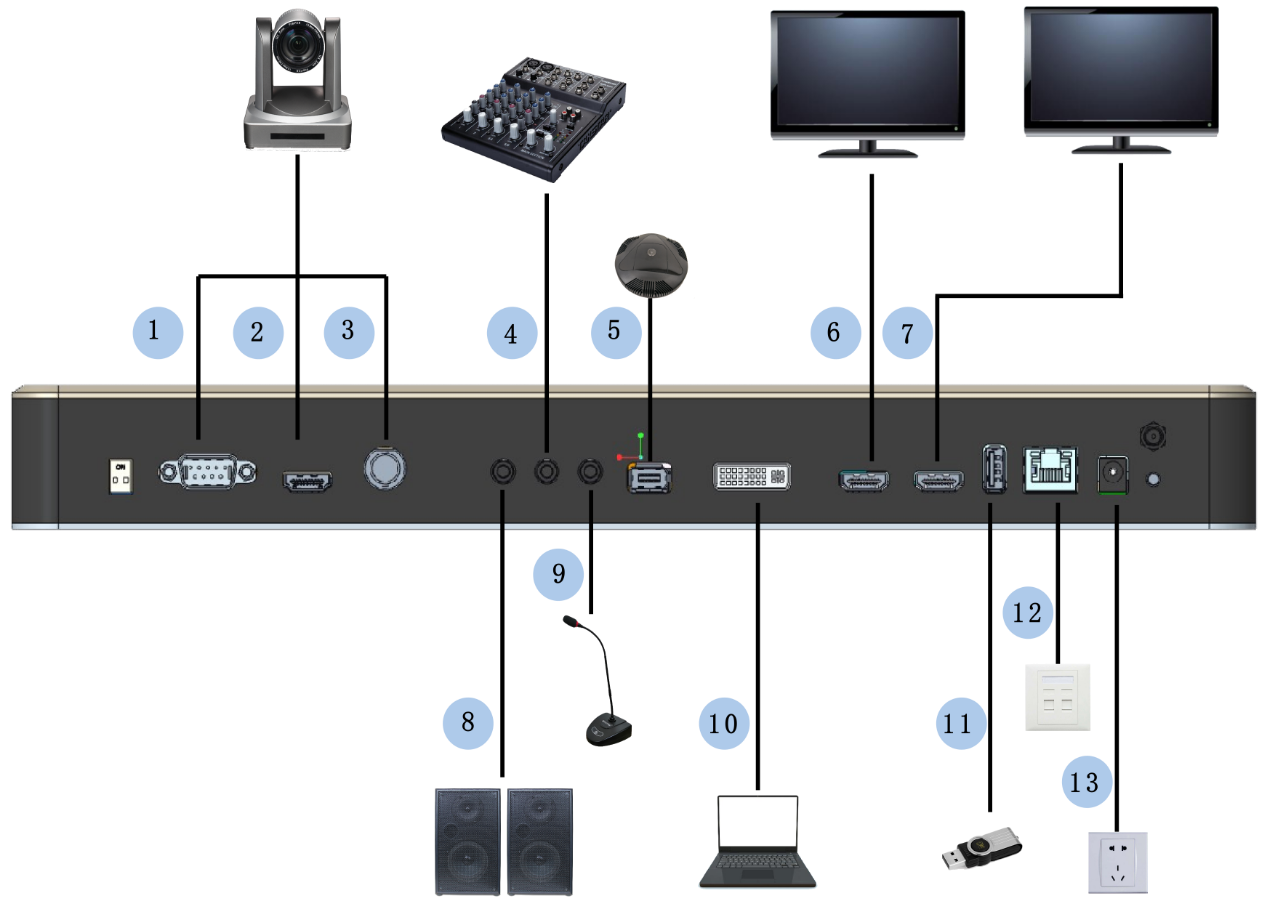

将设备放置在预期的位置并固定，注意预留合适的线缆连接位置空间，可按下图所示步骤进行连接：
1. 音频输出：二种方式选选择一种
选择一：连接音箱设备(@8)
选择二：使用主显示器电视输出声音（@6）
2. 音频输入：三种方式选择一种，（注意：不能同时使用多种音频输入设备，以免影响音频处理效果）
选择一：连接调音台的音频输出(@4)
选择二：连接3.5mm插头(平衡信号)麦克风 (@9)
选择三：连接全向数字麦克风阵列（为了保证最佳体验，建议购买全向数字麦克风）(@5)
3. 视频输出：
用HDMI线缆连接主显示器(@5)
用HDMI线缆连接辅显示器(@6)
4. 视频输入：
用DVI线缆连接辅流输入设备(@7)
用SDI/HDMI线缆（串口线）连接会议摄像机输入设备(@1、2、3)
5. 连接网络：三种方式选择一种
选择一：有线网络 (@12)
选择二：无线WIFI网络(@12)
选择三：无线4G LTE 网络(@12)
6. 设备维护和升级
使用USB2.0(@11) 或有线网络 (@8)
7. 连接电源线
连接12V直流电源(@13)
确认以上连接正常后，把直流电源适配器连接到交流电源，上电运行。
